極低圧RO膜 は、低塩分供給水用に構築された逆浸透エレメントで、100psi (0.69 MPa) という低い供給圧力で動作しながら、99% 以上の安定した脱塩率に達します。 225 psi 近くで動作する標準的な汽水膜と比較して、この XLP Ro 膜カテゴリは、1000 ppm TDS 未満の水源でのポンプ エネルギー需要を約 25% ～ 35% 削減します。そのため、2 段階 RO トレイン、ボトル入り水ライン、およびボイラー補給水システムの 2 番目のパスのデフォルトの選択肢となっています。
極低圧運転が重要な理由
従来の工業用 RO 膜は、活性層に水を押し込むために一定の最小駆動圧力を必要とします。供給水の溶解塩分がすでに少なくなっている場合、その圧力の大部分は浸透圧と戦うのではなく、膜自体の抵抗を克服して無駄に浪費されます。超低圧 RO 膜エレメントは、より薄く透過性の高いポリアミド層を使用することでこの問題を解決し、はるかに少ないポンプ作業で同じ体積の透過水を生成します。中規模の自治体や産業用ラインでは、これは直接、より小型のポンプ、より低い定格の圧力容器、そして毎月の電気代の大幅な削減につながります。
膜の構造と低圧性能の実現
超低圧 Ro 膜エレメントは、界面重合によって形成された薄膜複合構造上に構築されています。製造中にポリアミド層の架橋密度を制御することで、アクティブバリアを薄く親水性に保ち、塩の除去を犠牲にすることなく供給ポンプが克服しなければならない水圧抵抗を低減します。供給スペーサーは通常 28 ミルまたは 34 ミルで、汚れに対する抵抗に対する圧力降下のバランスをとるために選択される厚さです。膜架橋制御に焦点を当てた博士レベルの研究者を含む、専任の高分子化学チームを擁するメーカーは、一般に、製造バッチ全体でより一貫した阻止性能を維持できます。
XLP メンブレン シリーズ全体の仕様
超低圧 RO 膜エレメントは、標準の 4040 および 8040 工業用ハウジングで製造され、さらに大容量システム向けの大面積バージョンも製造されています。以下の表は、500 ppm NaCl、25°C、pH 7.5 ～ 8.0、単一元素回収率 15% の標準試験条件下で報告された典型的な性能数値をまとめたものです。
| モデル | アクティブエリア | 透過物の流れ | 安定した拒絶反応 | 試験圧力 |
| XLP-4040 | 85 フィート平方 (7.9 平方メートル) | 2,700 GPD (10.2 m3/日) | 98% | 100 psi (0.69 MPa) |
| XLP-8040-400 | 400 フィート平方 (37.2 平方メートル) | 12,000 GPD (45.4 m3/日) | 98% | 100 psi (0.69 MPa) |
| XLE-440 | 440 フィート平方 (40.9 平方メートル) | 12,700 GPD (48.0 m3/日) | 99% | 100 psi (0.69 MPa) |
透過流の許容値は通常、プラスまたはマイナス 15% と評価されます。 XLE-440 などのより大きなアクティブエリア要素により、特定の出力に必要なハウジングの数が減り、新しい建造物の船舶コストと床面積要件の両方が削減されます。

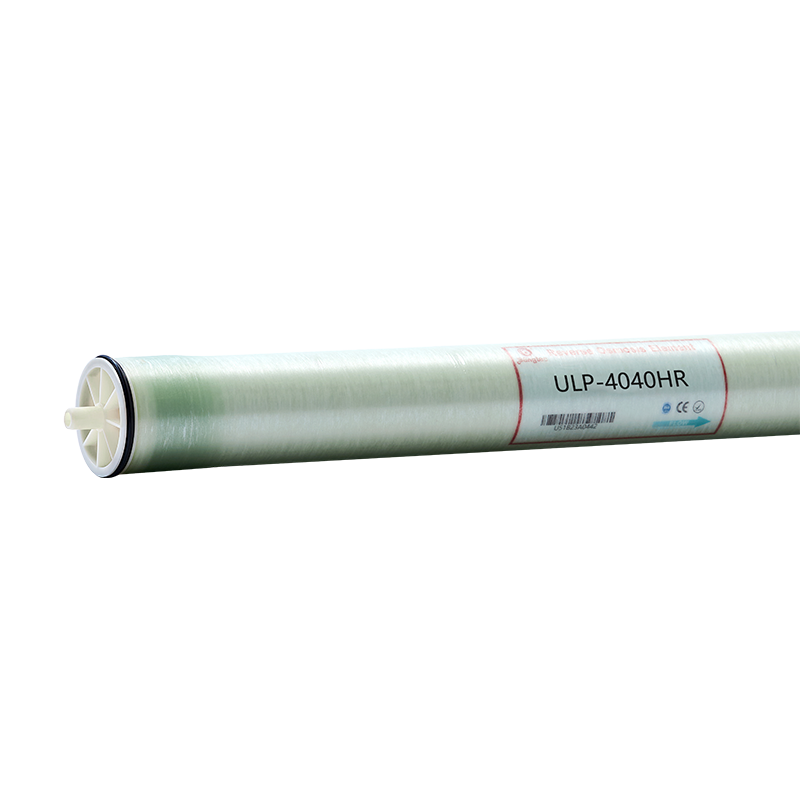

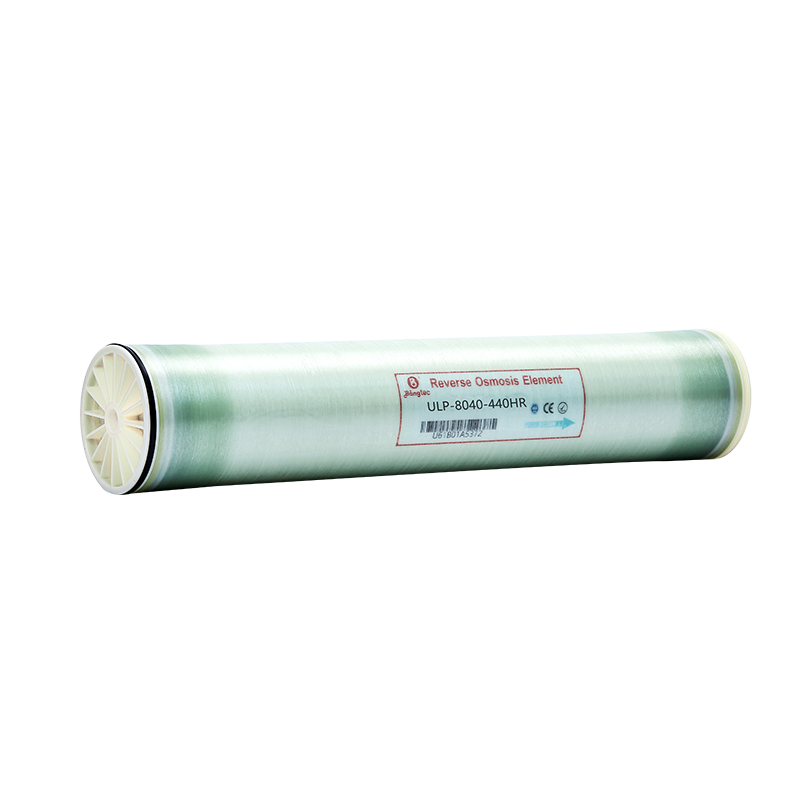

極低圧RO膜 Product Line
コンパクトな住宅隣接住宅から大容量 8040 容器までをカバーする XLP 膜エレメントの全製品は、供給圧力を下げても一貫した除去ができるように設計されています。
最も恩恵を受ける応用分野
超低圧 RO 膜は 1000 ppm TDS 未満の給水を中心に設計されているため、あらゆる RO アプリケーションではなく、特定の一連のユースケースに適合します。
- ボトル入りおよびパッケージ化された飲料水ライン。自治体の水道水はすでに低い TDS に保たれており、高圧処理は必要ありません。
- ボイラー給水の準備。スケールの蓄積を軽減し、熱伝達を改善する低硬度の補給水を供給します。
- 2 段階 RO システムでの 2 回目のパス処理。1 回目のパス透過液を研磨して、エレクトロニクスまたは製薬用途の超純水仕様に達します。
- 1 日あたり数百立方メートルから数千立方メートルの範囲のプロジェクトにおける地表水または浅い地下水の都市淡水化。
- 一貫した味と低ミネラル含有量が求められる飲料、乳製品、醸造作業向けのプロセス水供給。
導入前のシステム設計のポイント
| パラメータ | 推奨範囲 |
| フィード SDI15 | 5.0未満 |
| 遊離塩素 | 0.1 mg/L未満、脱塩素が必要 |
| 動作温度 | 3℃～45℃、25℃付近が最適 |
| 連続運転pH | 3～10 |
| 化学洗浄のpH | 1～13 |
| エレメントあたりの最大圧力損失 | 15 psi (0.1 MPa) |
マルチメディア濾過、活性炭濾過、および 5 ミクロンカートリッジ濾過は、工業用 XLP Ro メンブレン システムに先立つ標準的な前処理段階です。有機負荷が高い供給水は一般に、膜表面を汚れから保護するために限外濾過前処理段階の恩恵を受けます。
標準の汽水膜と比較して省エネ
参照ケースとして 1000 ppm TDS で水を処理する 100 m3/d システムを使用すると、動作圧力の違いだけで年間電力消費量に大きな差が生じます。
| アイテム | 標準BWメンブレン | 極低圧 Membrane |
| 使用圧力 | 225 psi (1.55 MPa) | 100 psi (0.69 MPa) |
| ポンプ出力の推定値 | 約18.5kW | 約8.2kW |
| 年間エネルギー量 (8,000 時間) | 148,000kWh | 65,600kWh |
極低圧と超低圧: 適切なメンブレンの選択
これら 2 つのカテゴリは両方ともエネルギー節約を目的としているため、よく混同されますが、異なる給水条件に適合します。
| 因子 | 極低圧 (XLP) | 超低圧 (ULP) |
| 一般的な使用圧力 | 100 psi | 110 ～ 150 psi |
| フィード TDS 範囲 | 1,000ppm未満 | 最大2,000～4,000ppm |
| ベストフィット | 水道水、低 TDS 地下水、2 パス目 | 中塩分濃度の地下水、最初のパス |
供給源が定期的に 1,000 ppm を超えて稼働する場合、設計 TDS 範囲外で XLP エレメントを稼働させるとメンブレンの寿命が短くなり、洗浄頻度が増加するため、通常は超低圧 RO メンブレンまたは汽水 RO メンブレンがより安全な選択となります。
よくある質問
超低圧膜は既存の容器の標準膜を置き換えることができますか
XLP-4040 と XLP-8040 の要素は標準的な工業用寸法を共有しているため、ほとんどの場合はそうです。ただし、最初にポンプ曲線を確認する必要があります。これは、もともと 225 psi のサイズに設定されていたシステムでは、可変周波数ドライブまたはスロットル バルブによってポンプ出力が低減されない限り、低圧要素が過圧になるためです。
この膜は海水に適していますか
いいえ、海水には通常約 35,000 ppm の TDS が含まれており、極低圧 RO 膜の低塩分設計範囲をはるかに超えています。海水の淡水化には、定格 800 ～ 1,200 psi の専用 SW Ro 膜が必要です。
メンブレンエレメントの寿命はどのくらいですか
適切な前処理と洗浄を実施すると、耐用年数は通常 3 ～ 5 年になります。この期間を短縮する主な要因は、供給 SDI の上昇、許容限界を超える塩素への曝露、およびフラックスまたは除去率がベースラインから 10% ～ 15% 低下し始めた場合の洗浄の遅れです。
XLP システムにはどのような前処理が必要ですか
標準的な前処理には、マルチメディア濾過、活性炭濾過、および 5 ミクロン カートリッジ濾過が含まれており、フィード SDI15 は 5.0 未満、濁度は 1 NTU 未満、遊離塩素は 0.1 mg/L 未満に保たれます。有機含有量が高いソースは、RO 膜エレメントの前に限外濾過ステージを追加することで恩恵を受けます。
